Společnost Horizon Hobby pro letošní rok přišla s novým vrtulníkem na ovládání Blade 70S. Skvěle létající RC model vrtulníku Blade 70 S je navržen tak, aby pro řízení nebyly potřeba předchozí zkušeností s RC modely.

Protože se jedná o RC vrtulník pro začátečníky, balení obsahuje vše potřebné, co k provozu potřebujete.

Obsah balení

  • Kompletně sestavený RC model vrtulníku.
  • RC vysílač v módu 2 (plyn a otáčení kolem svislé osy na levé ruce, řízení směru letu na pravé ruce).
  • Pohonný LiPo akumulátor 3.7 V 150 mAh.
  • USB nabíječ na pohonné LiPo akumulátor.
  • Náhradní sada rotorových listů.
  • Čtyři AA baterie do vysílače.
  • Návod k použití v češtině, angličtině, němčině, italštině a francouzštině.

RC vrtulník Blade 70S - balení obsahuje vše, co je k provozu potřeba

Obrázek: RC vrtulník Blade 70S - balení obsahuje vše, co je k provozu potřeba

Hlavní vlastnosti RC vrtulníku Blade 70 S

  • Řízení RC vrtulníku je velmi snadné a zvládne jej i začátečník.
  • Vše, co k provozu potřebujete, je obsahem balení.
  • Obsažen vysílač v módu 2 - řízení modelu s vysílačem v módu 2 je pro začátečníky snadno pochopitelné.
  • Elektronika je uzavřena v rámu modelu – při havárii nehrozí její poškození.
  • MEMS gyro a akcelerometr je uložen v gumovém tlumicím bloku.
  • Vrtulník je řízen dvojicí 32-bitových procesorů s jádrem ARM Cortex.
  • Nová lineární serva se šnekovým převodem.
  • Cyklika vrtulníku je umístěna v trupu, což opět eliminuje riziko jejího poškození při havárii.
  • Nízký počet náhradních dílů znamená snadnou opravitelnost modelu.

Konstrukce vrtulníku

Řídicí elektronika

Elektronika RC vrtulníku je tvořena jednou oboustranně osazenou deskou plošných spojů, na které se nachází vše potřebné – přijímač, řídící jednotka a regulátory motorů. Řídicí jednotka je tvořena dvěma 32 bitovými mikrokontroléry ARM Cortex. Díky vysokému výpočetnímu výkonu je let vrtulníku stabilní a řízení velmi snadné.

Snímače serv, motory serv, hlavní a ocasní motor se k řídicí jednotce připojuje prostřednictvím konektorů.

MEMS gyro a akcelerometr je uložen poblíž řídicí jednotky a pryžovém tlumícím bloku, který účinně eliminuje přenos vibrací do MEMS senzoru. K řídicí jednotce je MEMS senzor připojen plochým ohebným kabelem.

Z důvodů snížení výrobních nákladů není RC vrtulník Blade 70 S kompatibilní s RC soupravami Spektrum.

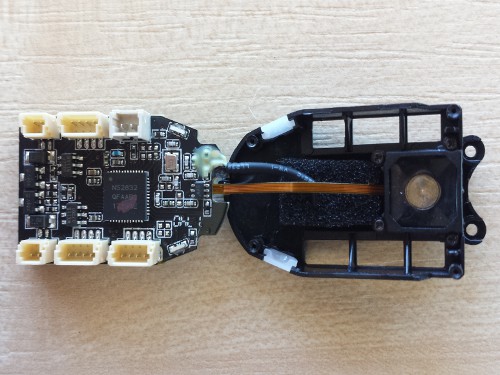

RC vrtulník Blade 70S - řídicí elektronika

Obrázek: RC vrtulník Blade 70S - řídicí elektronika

Lineární serva

RC vrtulníky Blade používají v mikro modelech výhradně lineární serva. Výhodou lineárních serv je nízký proudový odběr, odolnost proti poškození, nízká hmotnost, vysoká rychlost a přesnost. Pozice serva je snímána odporovou dráhou, která se nachází pod běžcem.

Pohon lineárních serv je zabezpečen malým stejnosměrným motorem a šnekovým převodem.

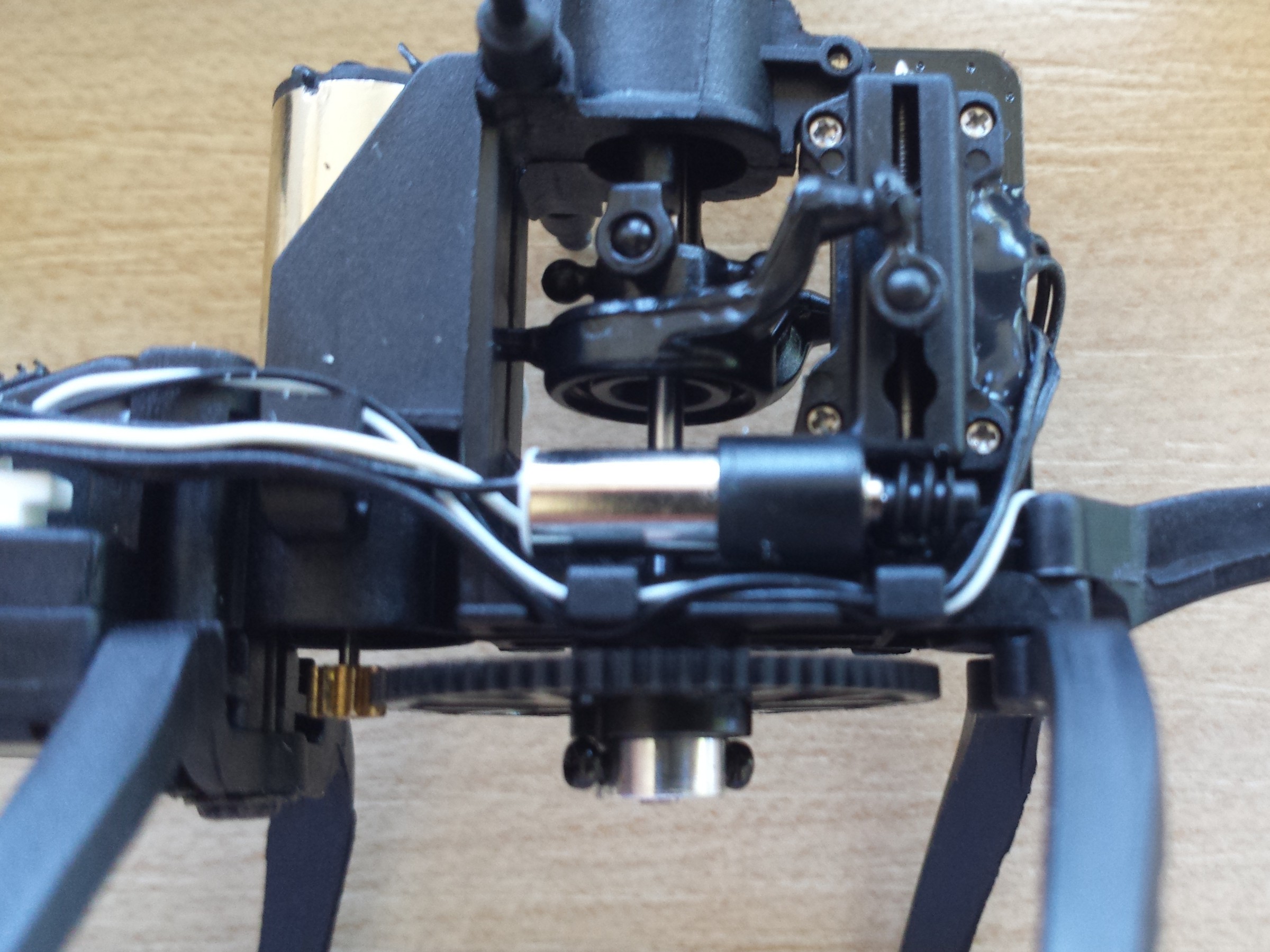

RC vrtulník Blade 70S - lineární servo

Obrázek: RC vrtulník Blade 70S - lineární serva

Konstrukce cykliky

Cyklika RC vrtulníku Blade 70 S má inovativní konstrukci. Cyklika se nenachází v horní části rotorové hlavy, ale uprostřed kostry vrtulníku. Kromě ochrany mechaniky cykliky před nárazy došlo rovněž ke snížení počtu táhel, a tím zvýšení přesnosti řízení.

Táhla ovládající listy jsou protažena podél rotorové hřídele skrz kuličkové ložisko.

RC vrtulník Blade 70S - cyklika

Obrázek: RC vrtulník Blade 70S - cyklika

Letové vlastnosti

RC vrtulník pro začátečníky Blade 70 S má vynikající letové vlastnosti. Stabilita je zcela srovnatelná s koaxiálními vrtulníky. O letových vlastnostech se můžete přesvědčit na níže uvedeném videu.

Závěrečné shrnutí

Nový RC vrtulník pro začátečníky Blade 70 S je dosud nejlépe řiditelným vrtulníkem a z tohoto důvodu jej můžeme doporučit úplným nováčkům. Výhodou je velmi stabilní let, odolná konstrukce, nadstandardně dlouhá doba letu a samozřejmě i skvělá cena - 1 899 Kč / 74,20 €.
