Konstrukce Smart LiPo akumulátorů

Konstrukce Smart LiPo akumulátorů je obdobná jako u jiných LiPo akumulátorů. Pro zvýšení mechanické odolnosti jsou krajní články překryty hliníkovým plechem, zadní a přední část je překryta pěnovou vložkou. V přední části akumulátorů je umístěna malá deska plošných spojů s elektronikou, která z obyčejného akumulátoru vytváří chytrý akumulátor.

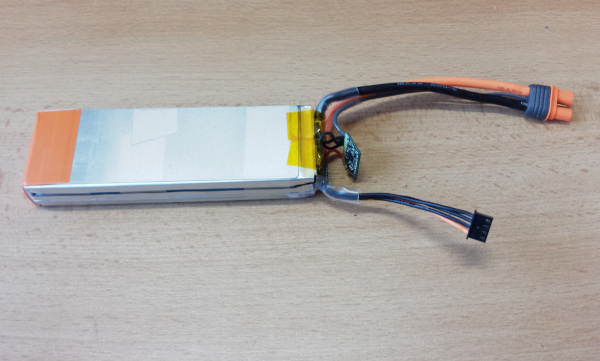

Rozebraný Spektrum Smart LiPo akumulátor 11.1 V 3200 mAh

Obrázek 1: Rozebraný Spektrum Smart LiPo akumulátor 11.1 V 3200 mAh

Nové konektory Spektrum IC3 a IC5

Smart akumulátory jsou osazeny konektory s označením IC3 a IC5. Na první pohled se konektory IC3 a IC5 vyznačují tím, že kromě 2 silových vodičů je ještě připojen jeden tenký – datový vodič.

Konektory IC3 (dole) a IC5 (nahoře)
Obrázek 2: Konektory IC3 (dole) a IC5 (nahoře)
Zpětná kompatibilita konektorů IC3 / IC5 s konektory EC3 / EC5
Obrázek 3: Zpětná kompatibilita konektorů IC3 / IC5 s konektory EC3 / EC5

Konektory IC3 a IC5 jsou zpětně kompatibilní se rozšířenými modelářskými konektory EC3 a EC5. Výrobce však provedl několik pozitivních konstrukčních změn:

  • Zlacené kontakty jsou nově součástí plastového výlisku. Plastový výlisek je vyroben z teplu odolného plastu, podobně jakou konektorů XT-30, XT-60, XT-90. Takže už žádné zasouvání dutinek nebo kolíků do platového pouzdra.
  • Přes pájený spoj není potřeba dávat bužírku, ale pouze plastovou krytku, která je součástí balení konektorů. Opět se jedná o podobný systém, který používají některé typy konektorů (např. XT-60 a XT-90). Bužírku můžeme doporučit pouze jako zpevňující prvek pro menší průřezy kabelů.
  • Místo mnoha tenkých pružinových kontaktů se používají 4 masivní kontakty.
  • Snadné rozpojení a spojení konektorů, nemožnost přepólování, netrčí živé části.

Detail pájených spojů konektoru IC3

Obrázek 4: Detail pájených spojů konektoru IC3

Technické údaje konektorů IC3 a IC5
KonektorIC3IC5
Typ silového kontaktu Zlacený kolík a dutinka průměr 3.5 mm Zlacený kolík a dutinka průměr 5 mm
Typ datového kontaktu Zlacený kolík a pružný kontakt
Max. trvalý proud 30 A 90 A
Max. průřez vodiče 12 AWG 8 AWG
Rozměr
(d x š x v)
22 x 18 x 10 mm Bude doplněno

Způsob nabíjení

Smart LiPo akumulátory je možné nabíjet Smart nabíječi, ale také i konvenčními nabíječi. Pouze prostřednictvím Smart nabíječů lze měnit číst nebo měnit nastavené parametry akumulátorů (např. počet cyklů, za jak dlouho má akumulátor přejít do režimu skladování apod.).

Při použití Smart nabíječů není třeba zapojovat balanční konektor.

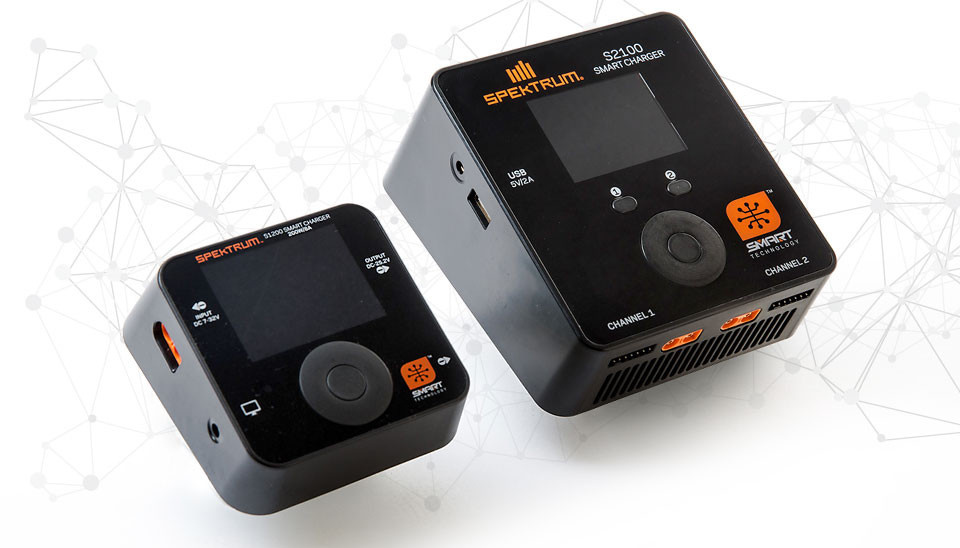

Smart nabíječe Spektrum S1200 (1x 200W) a S2100 (2x 100W)

Obrázek 5: Smart nabíječe Spektrum S1200 (1x 200W) a Spektrum S2100 (2x 100W)

Spektrum Smart Tester XBC100

Spektrum XBC100 Smart je užitečný a univerzální pomocník pro kontrolu baterií, měří Lipol, LiHV, LiFe, LiIon, MiMH, NiCd až do celkového napětí 30V. Minimální vstupní napětí je 5V. Připojit lze baterie s konektorem IC3, EC3, nebo servo konektor. Konektor balancéru JST-XH. Po připojení baterie zobrazí napětí jednotlivých článků a stav nabití baterie. Přístroj nabízí pohyb po přehledně uspořádaném menu, na kterém lze volit jednotlivé funkce.

SPMXBC100.jpg?v=QIP8

Výhody chytrých akumulátorů Spektrum

  1. Automatické nastavení parametrů Smart nabíječe při připojení akumulátoru. Znamená to velmi jednoduchou obsluhu nabíječe – stačí pouze dát „Start“.
  2. Velmi rychlé dobití akumulátoru – díky optimálnímu vyrovnávání článků je nabíjecí proces neuvěřitelně rychlý.
  3. Automatické vybití akumulátorů na skladovací napětí za nastavenou dobu. Akumulátor se optimálně postará o akumulátor, což má za následek jeho prodloužení životnosti.
  4. Možnost nabíjení akumulátoru konvenčními nabíječi. Akumulátory Smart jsou vybaveny standardním servisním konektorem (typ JST-XH), takže akumulátor můžete nabíjet konvenčními nabíječi.
  5. Zaznamenávání nebezpečných stavů – přebití, podvybití, překročení teploty.
  6. Možnost nastavení specifických parametrů akumulátoru. Máte možnost si nastavit maximální nabíjecí proud, maximální napětí, skladovací napětí a vybíjecí napětí.
  7. Kvalitní uživatelsky přívětivé konektory IC3 a IC5.

Smart akumulátory, nabíječe a konektory

Obrázek 6: Smart akumulátory, nabíječe a konektory

Často kladené dotazy - FAQ

  1. Jak dlouho byla Smart technologie firmou Horizon Hobby testována v provozu?
    Smart technologie byla v reálném provozu testována od března roku 2018.
  2. Způsobuje elektronika vybíjení akumulátoru?
    Elektronika v akumulátoru pro monitorování stavu akumulátoru odebírá z akumulátoru proud v jednotkách uA. Elektronika tedy za1 rok spotřebuje několik desítek mAh, což je vzhledem ke kapacitě akumulátorů zanedbatelné.
  3. Jaká je absolutní přesnost měření napětí článků?
    Díky použití moderních integrovaných obvodů je přesnost měření napětí jednotlivých článků ±20 mV.
  4. Jaká je přesnost měření teploty. Kde je umístěn teplotní senzor?
    Teplotní senzor je součástí integrovaného obvodu, který je na desce plošných spojů u vývodů kabelů. Absolutní přesnost senzoru teploty je ±3°C.
  5. Je akumulátor vybavený balancérem?
    Ano. Elektronika v akumulátoru zajišťuje vyrovnávání článků akumulátoru. Elektrická energie je přeměněna na tepelnou energii. Elektronika vybíjí články, u kterých je nejmenší volná kapacita. Balancování je aktivní pouze u akumulátorů nabitých nad skladovací napětí.
  6. K čemu je dobrá funkce automatického vybití na skladovací napětí?
    Mezi jednou z mála nevýhod lithiových akumulátorů patří poškozování vnitřní struktury článku, pokud je článek dluhodobě nabit na plné napětí 4.20 V (4.35 V u LiHV) nebo je naopak dlouhodobě plně vybitý. Poškozování se projevuje známým měknutím „nafukováním“ článků a dále roste vnitřní odpor akumulátoru. Nejmenší degradace článku nastává při napětí 3.80 V. Pokud elektronika akumulátoru detekuje nečinnost akumulátoru, začne po nastaveném čase akumulátor pomalu vybíjet. Časový interval lze nastavit pomocí Smart nabíječe v rozsahu 6 až 240 hodin (1/4 dne až 10 dnů) nebo lze vybíjení zcela vypnout.
  7. Jak dlouho trvá vlastní vybíjení na skladovací napětí plně nabitého akumulátoru?
    Doba vybíjení na skladovací napětí závisí na kapacitě a počtu článků akumulátoru. U nejprodávanějšího akumulátoru 11.1 V 2200 mAh proces trvá přibližně 3 dny.
  8. Poskytuje elektronika v akumulátoru informace o vnitřním odporu článků?
    Ne. Pro seriózní měření vnitřního odporu akumulátor neobsahuje potřebnou elektroniku. Pro seriózní měření vnitřního odporu akumulátoru jsou potřeba pravidelně kalibrované měřicí přístroje.
  9. Lze zakoupit konektory IC3 a IC5 jako náhradní díl?
    Ano, konektory IC3 a IC5 pro akumulíátory i protikus lze zakoupit.
  10. Budou k dispozici další typy Smart nabíječů, např. síťový 1x 100W?
    Ano, další typy nabíječů se intenzivně připravují a budou k dispozici v roce 2019.
  11. Budou k dispozici telemetrické senzory nebo regulátory kompatibilní se Smart akumulátory (např. monitorování napětí jednotlivých článků, nastavení počtu článků)?
    Další rozvoj Smart systému by měl být řešen v roce 2019, zatím nejsme schopni odpovědět.
  12. Budou k dispozici vybíjecí charakteristiky Smart akumulátorů Spektrum?
    Ano, vybíjecí charakteristiky budou brzy k dispozici v našem blogu.
