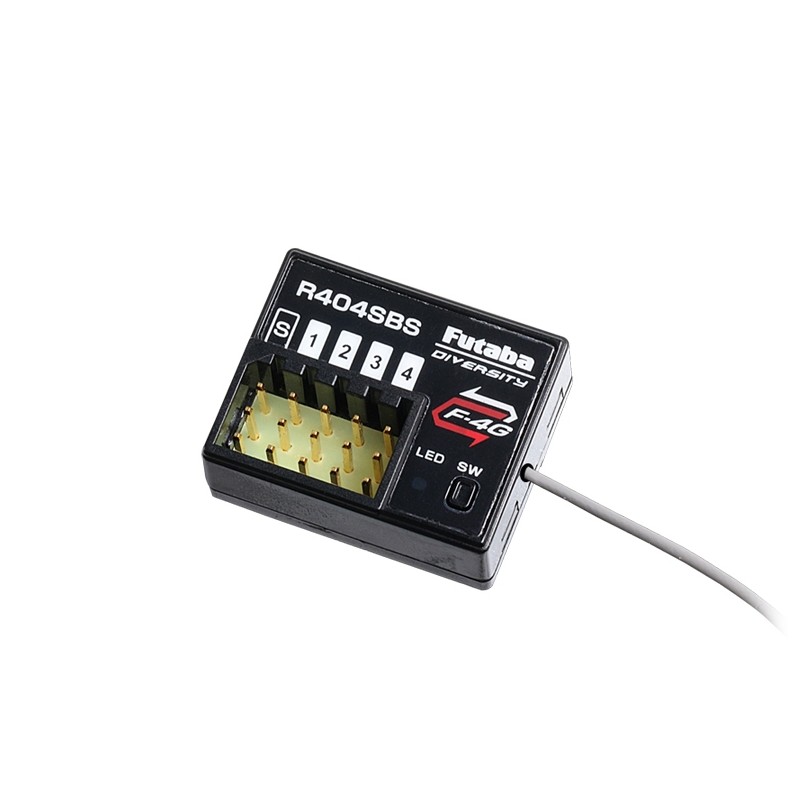

Futaba R404SBS

1 990,00 Kč
FUT5102702
Desetikanálový telemetrický přijímač Futaba F-4G 2.4GHz pro RC auta a lodě. 4 kanálové výstupy pro serva, kanály 5-10 na S.BUS2. Port S.BUS2 pro telemetrické senzory. Napájení 3,7-7,4 V, rozměry 25,5x20,7x10,6 mm, hmotnost 5,7 g.
Počet
Skladem u dodavatele

Desetikanálový přijímač Futaba přenosového systému F-4G 2.4GHz se super rychlou odezvou a plnou telemetrií pro RC auta a lodě. Je určen pro všeobecné použití v modelech všech kategorií. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení S.BUS2 serv pro kanály 5-10, telemetrických čidel Futaba, gyroskopů nebo jiných kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém F-4G

Futaba F-4G 2.4GHz je nový přenosový systém se super rychlou odezvou umožňující přenos telemetrie a až 10 kanálů. Na kanálech 1-4 je možno (dle nastavení na vysílači, každý kanál může pracovat v jiném režimu) přenášet úzkopásmový signál pro SR serva Futaba s opakovací frekvencí 833 Hz (střída 1 ms), pro klasická digitální serva s opakovací frekvencí 333 Hz (střída 3 ms) nebo pro analogová serva s opakovací frekvencí 66 Hz (střída 15 ms). Kanály 5-10 jsou přenášeny jako sériový signál pro S.BUS2 serva s opakovací frekvencí 66 Hz.

Napájení

3,7-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 1-2S LiPo/Li-ion, 2S LiFe, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je vybaven diverzitními anténami - jednou dlouhou vnější anténou a jednou vestavěnou ve skříňce přijímače.

Výstupy přijímače, kanálové režimy

Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

Kanálové výstupy (PWM): R404SBS nabízí 4 klasické PWM kanály.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení připojení S.BUS2 serv pro kanály 5-10, telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači, gyroskopů/stabilizačních jednotek či jiných zařízení.

Telemetrie

R404SBS předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.

R404SBS umožňuje používání telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací (použitelná čidla jsou dána možnostmi vysílače).

Aktualizovatelný firmware

Firmware přijímače je možno aktualizovat bezdrátově pomocí vysílače.

Sada přijímače obsahuje: přijímač R404SBS, návod k obsluze.


Co je S.BUS2/S.BUS

  • S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
  • S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/KódováníF-4G 2.4GHz
Počet kanálů10
FunkceFail-safe,Telemetrie
Napájení (jmenovité napětí) 4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V
Délka [mm]25.5
Šířka [mm]20.7
Výška [mm]10.6
Hmotnost [g]5.7
Sériový výstupS-BUS2
