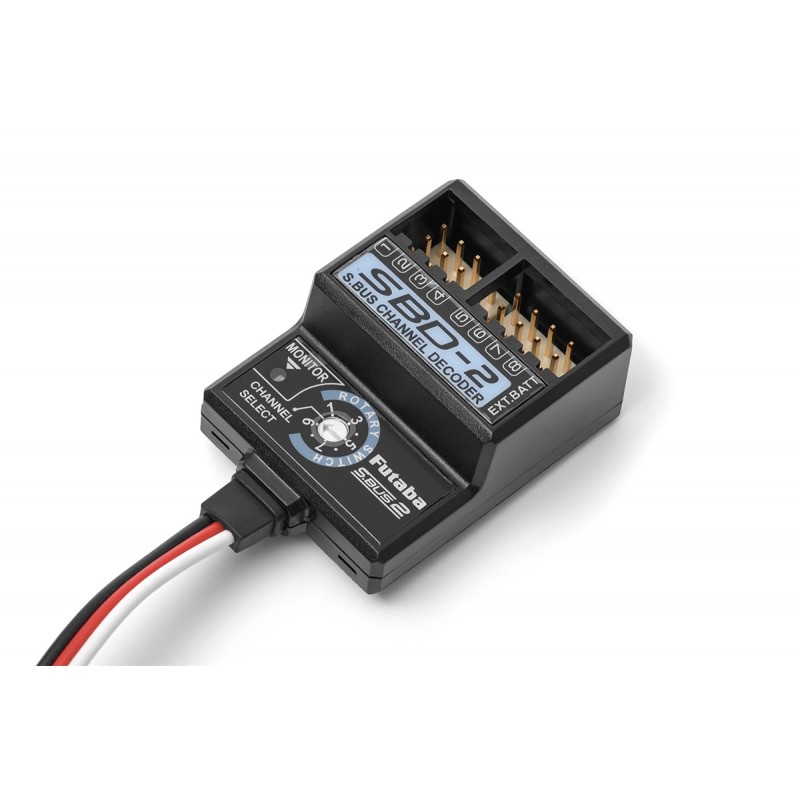

Futaba S.BUS/S.BUS2 dekodér SBD-2

1 690,00 Kč
FUT5102620
Dekodér S.BUS/S.BUS2 umožňující připojení až 8 klasických serv (analogových i digitálních) ke sběrnici S.BUS nebo S.BUS2. Možnost změny přiřazení kanálů otočným přepínačem a odděleného napájení serv od přijímače. Napájení 4,8-7,4 V (4-5čl. NiMH, 2s LiPo/LiFe). Rozměry 29,6x39,3x15,8 mm, hmotnost 14,2 g.
Počet
Není skladem

Osmikanálový dekodér S-BUS/S.BUS2 umožňující připojení až osmi klasických serv k sériové sběrnici S-BUS nebo S.BUS2, vhodný pro analogová i digitální serva s napájením 4,8-7,4 V (4-6čl. NiMH, 2S LiPo, LiFe). Dekodér a serva mohou být napájena z přijímače nebo ze zvláštního akumulátoru zapojeného do dekodéru. Činnost dekodéru je signalizována LED diodou.

Přiřazení výstupních kanálů SBD-2 je možno měnit přepínačem na dekodéru v 9 možných kombinacích, takže připojená klasická serva budou reagovat na řídící signál daného kanálu.

Poloha přepínače na dekodéru
Výstup SBD-2123456789
1CH1CH9CH8CH4CH9CH9CH8CH4CH1
2CH2CH10CH9CH5CH10CH10CH9CH5CH2
3CH3CH11CH10CH6CH11CH11CH10CH6CH3
4CH4CH12CH11CH7CH12CH12CH11CH7CH4
5CH5CH13CH12CH8CH13CH13CH12CH8CH5
6CH6CH14CH13CH9CH14CH14CH13CH9CH6
7CH7CH15CH14CH10CH15DG1DG1DG1DG1
8CH8CH16CH15CH11DG1DG2DG2DG2DG2

Používání dekodéru: Vstup SBD-2 se zapojí do S.BUS nebo S.BUS2 portu přijímače (nebo do rozbočovače zapojeného do S.BUS/S.BUS2 portu) a na výstupy se připojí klasická serva (analogová i digitální). Připojit je možné rovněž i S.BUS/S.BUS2 serva; v tom případě bude S.BUS/S.BUS2 servo pracovat jako klasické na kanálu, který je nastaven pro daný výstup SBD-2, nikoliv na kanálu uloženém v paměti serva.

Napájení dekodéru a serv Není-li použit větší počet silných serv, je možné dekodér i serva napájet přímo z přijímače po vstupním kabelu dekodéru zapojeného do S.BUS/S.BUS2 portu přijímače. V případě použití většího počtu serv a silných/rychlých serv s velkým proudovým odběrem je vhodné použít oddělené napájení serv – v tom případě se z napájecí zásuvky dekodéru vyjme zkratovací propojka a na její místo se zapojí akumulátor pro napájení připojených serv. Díky tomu můžete snadno realizovat oddělené napájení serv (třeba i v několika okruzích při použití více dekodérů) bez potřeby jakýchkoliv rozvodných desek/boxů.

Sada obsahuje: dekodér SBD-2, návod.

Napájení (jmenovité napětí) [V]4.8 - 7.4
Délka [mm]39.3
Šířka [mm]29.6
Výška [mm]15.8
Hmotnost [g]14.2
Futaba
FUT5102620
