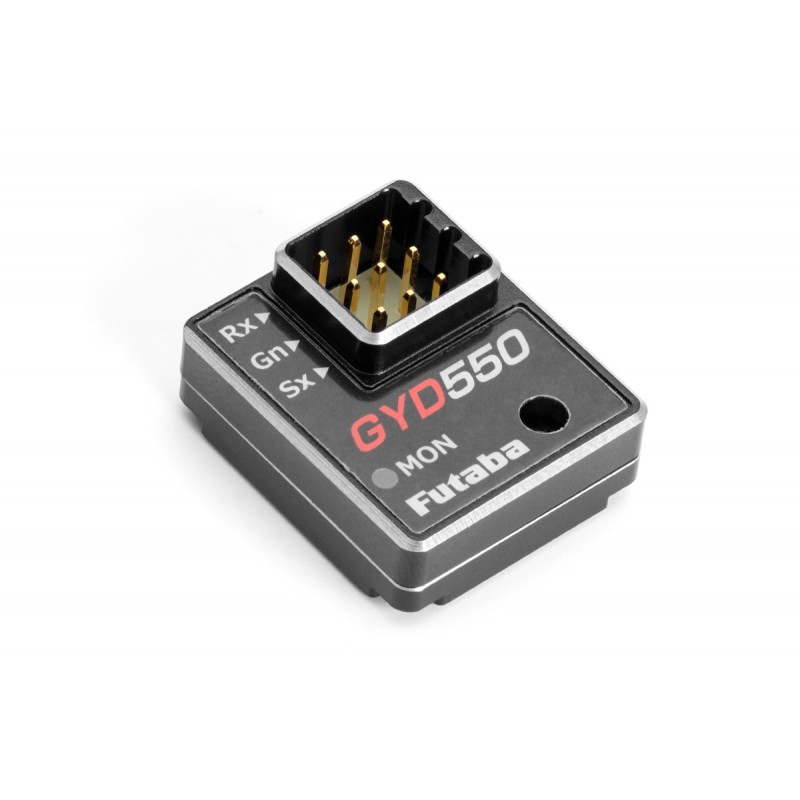

Futaba GYD550 gyro pro driftovací auta

GYD550 je lehké programovatelné dvourežimové mikro gyro s integrovaným MEMS senzorem speciálně vyvinuté pro ovládání a stabilizaci řízení driftovacích modelů aut s možností dálkového řízení zisku a přepínání provozních režimů s pomocí vysílače. Disponuje možnostmi nastavování řady parametrů s pomocí tlačítka a LED na gyru nebo přímo v menu kompatibilních vysílačů Futaba (T7PXR, T4PM s nejnovější verzí firmwaru) a je vybaveno vstupním S.BUS/S.BUS2 portem. Činnost gyra je signalizována LED indikátorem.

Tři provozní režimy (přepínají se pomocí dálkového řízení zisku: signál -110%~0% režim Normal, -0% gyro vypnuto, 0%~+110% režim AVCS)

• Normal – Režim fungování klasického gyra; gyro potlačuje nežádoucí odchylku jen po dobu, dokud pohyb ve stabilizované ose nezastaví. Gyro tak nežádoucí odchylku řízení tlumí, ale nezjišťuje, že se model ve vrátí do původního směru jízdy.
• AVCS (Heading Hold, Udržování kursu) – V režimu AVCS gyro nežádoucí pohyb ve stabilizované ose nejen zastaví, ale je schopno model vrátit do původního směru jízdy, takže stabilizace řízení modelu je mnohem účinnější.
• Gyro vypnuto – Stabilizace je vypnuta, model řídíte jen vy.

Oba režimy stabilizace mohou mít svoje výhody v různých jízdních režimech a stylech pilotáže; díky možnosti dálkového přepínání máte možnost zvolit optimální provozní režim s optimální hodnotou zisku individuálně pro každý jízdní režim.

Dálkové řízení zisku

S využitím jednoho kanálu RC soupravy pro dálkové řízení zisku je možno zisk gyra nastavovat s pomocí vysílače. Můžete tak mít na vysílači pro každý jízdní režim modelu naprogramovanou optimální hodnotu zisku.

Programovatelné parametry (přímo na gyru nebo kompatibilním vysílači Futaba)

• Typ serva – Normální digitální nebo SR režim (jen s kompatibilními servy a RC soupravami Futaba)
• Smysl odezvy gyra – Určuje smysl odezvy gyra.
• Neutrál – Nastavení neutrální polohy serva řízení.
• Limit výchylek řízení - Umožňuje nastavit limit maximálních výchylek serva řízení nezávisle vpravo a vlevo. Zajistíte tak, že servo a mechanismus řízení nepůjde za mechanické meze možného rozsahu pohybu.
• Tlumení zakmitávání gyra – Omezuje zakmitávání gyra a dolaďuje odezvu řízení (nastavitelné v 8 krocích, zvlášť pro režimy Normal a AVCS)
• Resetování na výchozí nastavení

Další parametry programovatelné na kompatibilním vysílači Futaba

• Profily nastavení gyra – Přepínatelné soubory nastavení paramertů gyra, které je možno přepínat spolu s přepínáním jízdních režimů. (jen s T7PXR)
• Režim odezvy gyra – Nastavuje rychlost odezvy gyra ve 3 stupních
• Režim zisku gyra – Umožňuje dodatečné zvýšení zisku gyra, pokud by nestačil rozsah nastavení na vysílai.
• Bod tlumení gyra - Nastavuje odezvu serva vzhledem k účinku tlumení proti účinku gyra.
• Zisk ovládání řízení – Slouží pro nastavení míry vlivu řidičových zásahů do řízení na fungování gyra.
• Rychlost řízení – Nastavuje rychlost serva řízení.
• Rychlost skluzu zádi - Nastavuje rychlost skluzu zádi auta ve smyku za jízdy.
• Křivka zisku řízení – Umožňuje nastavovat křivku zisku řízení v osmi bodech od neutrálu po koncové body výchylek. (jen s T7PXR)

Připojení k přijímači

Gyro je možno připojit ke klasickému přijímači s PWM kanálovými výstupy pro jednotlivá serva (kanál řízení + kanál řízení zisku) nebo k S.BUS/S.BUS2 sériovému výstupu přijímače – v tom případě stačí jediný kabel.

Kompatibilní serva

Gyro může pracovat výhradně s digitálními servy (pro napájení 4,8 V i HV do 8,4 V). Při použití kompatibilního vysílače (Futaba T7PX/T7PXR/T7XC/T4PM) a přijímače (Futaba R334SBS/R334SBS-E) dovoluje používat digitální serva Futaba v SR režimu s extrémně rychlou odezvou.

Sada gyra obsahuje: gyro GYD550, oboustrannou pěnovou lepící pásku pro upevnění gyra, propojovací kabely, miniaturní šroubovák, návod k obsluze.
