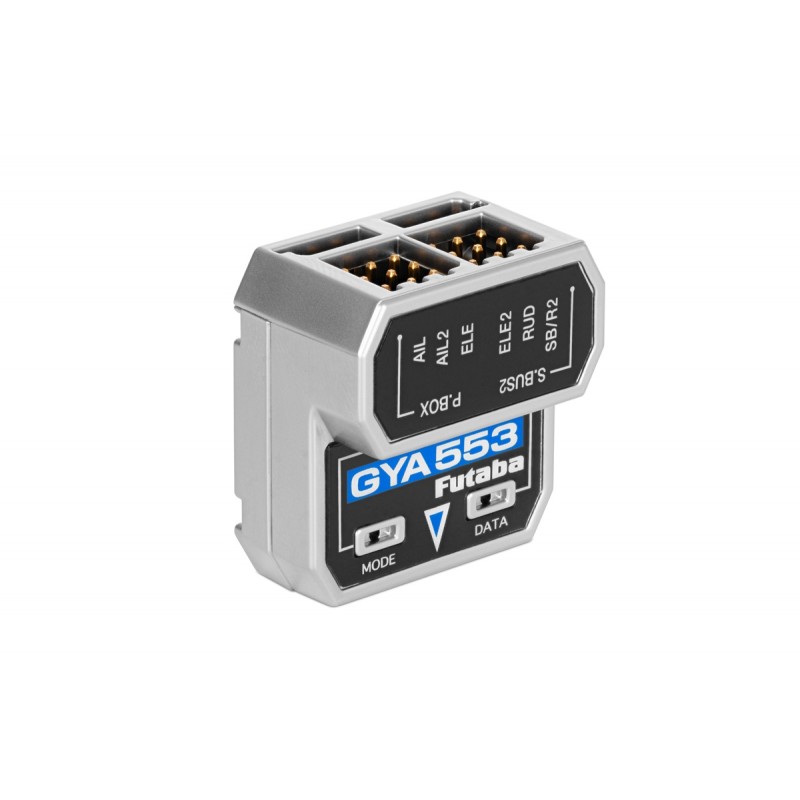

Futaba GYA553 tříosé gyro pro letadla

3 490,00 Kč
FUT5102686
6-osý stabilizační systém (3-osé gyro+3-osý akcelerometr) pro stabilizaci modelů letadel poháněných elektromotorem i spalovacím motorem. Malé rozměry a nízká hmotnost, podpora S.BUS připojení (až 18 kanálů) a S.BUS serv, nezávislé nastavování zisku ve všech osách, 4 přepínatelné letové režimy (gyro vypnuto, Normal, AVCS a Záchranný režim s automatickým srovnáním do horizontu), podpora 2 serv pro křidélka, výškovku i směrovku, mix pro samokřídla a motýlkové ocasní plochy. Nastavování tlačítky na gyru nebo programátorem GPB-1. Rozměry 28x26x16mm, hmotnost 8,5g.
Počet
Skladem u dodavatele

GYA553 je lehký programovatelný 6-osý stabilizační systém (integrovaný 3-osý MEMS gyroskopický senzor + 3-osý akcelerometr) pro ovládání a stabilizaci modelů letadel poháněných spalovacím motorem i elektromotorem s možností dálkového řízení zisku ve 3 osách a přepínání provozních režimů s pomocí vysílače. Umožňuje nastavování řady parametrů s pomocí tlačítek a LED na gyru nebo s pomocí programátoru GPB-1 (s nejnovější verzí firmwaru). K přijímači se připojuje prostřednictvím S.BUS2 portu; kromě PWM výstupů pro klasická serva nabízí i výstupní S.BUS port s až 18 kanály. GYA553 podporuje křidélka, výškovku nebo směrovku ovládané dvojicí serv a nabízí mixy pro samokřídla a motýlkové ocasní plochy. Činnost gyra je signalizována LED indikátorem.

Tři provozní režimy (přepínají se pomocí dálkového řízení zisku: signál -130%~-50% režim Normal, -50%~+50% gyro vypnuto, +50%~+130% režim AVCS)

  • Normal – Režim fungování klasického gyra; gyro potlačuje nežádoucí odchylku jen po dobu, dokud pohyb ve stabilizované ose nezastaví. Gyro tak nežádoucí odchylku tlumí, ale nezjišťuje, že se model ve stabilizované ose vrátí do původní polohy.
  • AVCS (Heading Hold, Udržování kursu) – V režimu AVCS gyro nežádoucí pohyb ve stabilizované ose nejen zastaví, ale je schopno model vrátit do původního směru, takže stabilizace modelu je mnohem účinnější.
  • Gyro vypnuto – Stabilizace je vypnuta, model v dané ose řídíte jen vy.

Oba režimy stabilizace mohou mít svoje výhody v různých letových režimech a stylech pilotáže; díky možnosti dálkového přepínání máte možnost zvolit optimální provozní režim s optimální hodnotou zisku individuálně pro každý letový režim.

Záchranný režim (aktivuje se přepínačem ve zvláštním kanálu)

Po zapnutí přepínače záchranného režimu GYA553 uvede model do vodorovného letu. Díky tomu je možné se dostat z nebezpečné situace, když např. ztratíte přehled o orientaci modelu v prostoru. Záchrana má samozřejmě svoje limity dané fyzikálními zákony – např. při přetažení v malé výšce nad zemí takřka určitě nepomůže.

Dálkové řízení zisku

S využitím tří kanálů RC soupravy pro dálkové řízení zisku je možno zisk gyra nastavovat s pomocí vysílače nezávisle ve všech třech osách. Můžete tak mít na vysílači pro každý letový režim modelu naprogramovaný optimální provozní režim gyra s optimální hodnotu zisku pro každou osu.

Programovatelné parametry – všeobecná nastavení

  • Orientace montáže – Volí orientaci, v níž je GYA553 upevněno v modelu (normální poloha, hlavou dolů, na levém nebo pravém boku).
  • Typ serv – Volí typ použitých serv (pro digitální serva má výstupní signál opakovací frekvenci 285 Hz, pro analogová 70 Hz).
  • Typ křídla/ocasu – Normální model, samokřídlo s elevony, model s motýlkovými ocasními plochami. Mixy pro elevony nebo motýlkové ocasní plochy nahrazují mixy ve vysílači, které ponecháte vypnuté.
  • Funkce portu SB/R2 – Volí funkci zásuvky SB/R2; buď PWM signálový výstup pro klasické servo Směrovky 2, nebo S.BUS výstup s až 18 kanály (dle RC soupravy).
  • Resetování na výchozí tovární nastavení

Programovatelné parametry - nastavení pro jednotlivé osy a výstupy

  • Smysl odezvy gyra - Určuje smysl odezvy gyra v jednotlivých osách a výstupech (křidélko1, křidélko 2, výškovka 1...).
  • Posunutí neutrálu – Nastavuje polohu neutrálu v jednotlivých osách a výstupech. Nahrazuje funkci subtrimů na vysílači, které je nutno nechat na nulové hodnotě. (Při použití S.BUS serv je možno neutrál doladit také v nastavení serva.)
  • Nastavení limitu – Nastavuje limit výchylek serva nezávisle na obě strany od středu v jednotlivých osách a výstupech. Zajistíte tak, že servo a mechanismus ovládání daného kormidla nepůjde za mechanické meze možného rozsahu pohybu.

Připojení k přijímači

Gyro se připojuje k S.BUS2 sériovému výstupu přijímače jediným kabelem. Pro plné využití možností GYA553 je třeba aspoň 10kanálová RC souprava. Gyro je vybaveno PWM kanálovými výstupy umožňujícími připojení klasických serv (2x křidélka, 2x výškovka, 2x směrovka – předpokládá se zrcadlově shodná montáž párových serv v modelu), přičemž výstup pro směrovku 2 má volitelnou funkci – buď PWM výstup pro směrovku 2, nebo sériový S.BUS výstup s až 18 kanály (dle RC soupravy) umožňující připojení S.BUS/S.BUS2 serv pro kanály řízené gyrem i pro všechny ostatní.

Kompatibilní serva

Gyro může pracovat s analogovými i  digitálními servy (pro napájení 4,8 V i HV do 8,4 V). Volba typu serva se provádí programově (pro digitální serva má výstupní signál opakovací frekvenci 285 Hz, pro analogová 70 Hz).

Aktualizovatelný firmware

Je-li k dispozici nová verze, firmware GYA553 je možno aktualizovat pomocí USB rozhraní Futaba CIU-3 nebo CIU-2.

Sada gyra obsahuje: gyro GYA553, oboustrannou pěnovou lepící pásku pro upevnění gyra, propojovací kabel, návod k obsluze.

Napájení [V]3.8 - 8.4
Odběr bez serv [mA]27
Délka [mm]28
Šířka [mm]26
Výška [mm]16
Hmotnost [g]8.5
Futaba
FUT5102686
